| 大野SG系列罐用喷射式混合器是一种用于混合和翻转液体的新型混合设备，其特点是结构可靠、无须保养、无泄露。主要用于容器、储罐和中和池，完成如成品油调合、酸碱中和，防沉降、防自聚等工艺过程，克服了传统顶式及侧向式搅拌的固有弊端，如易泄露，操作费用高等。 |
|
从罐用喷射式混合器喷嘴中喷出的液流以其高速在其周围形成局部低压，从罐中吸附并带动一股液流，使其加速，共同进入混合段，物料被充分混合后仍以较高速度出混合器，再次在出口处形成局部低压，卷吸大量罐内物料，从而达到一种宏观的混合。

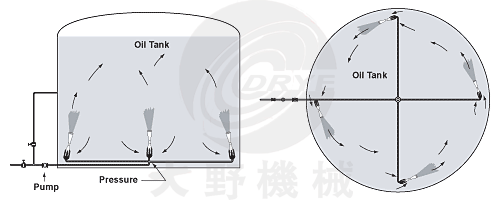

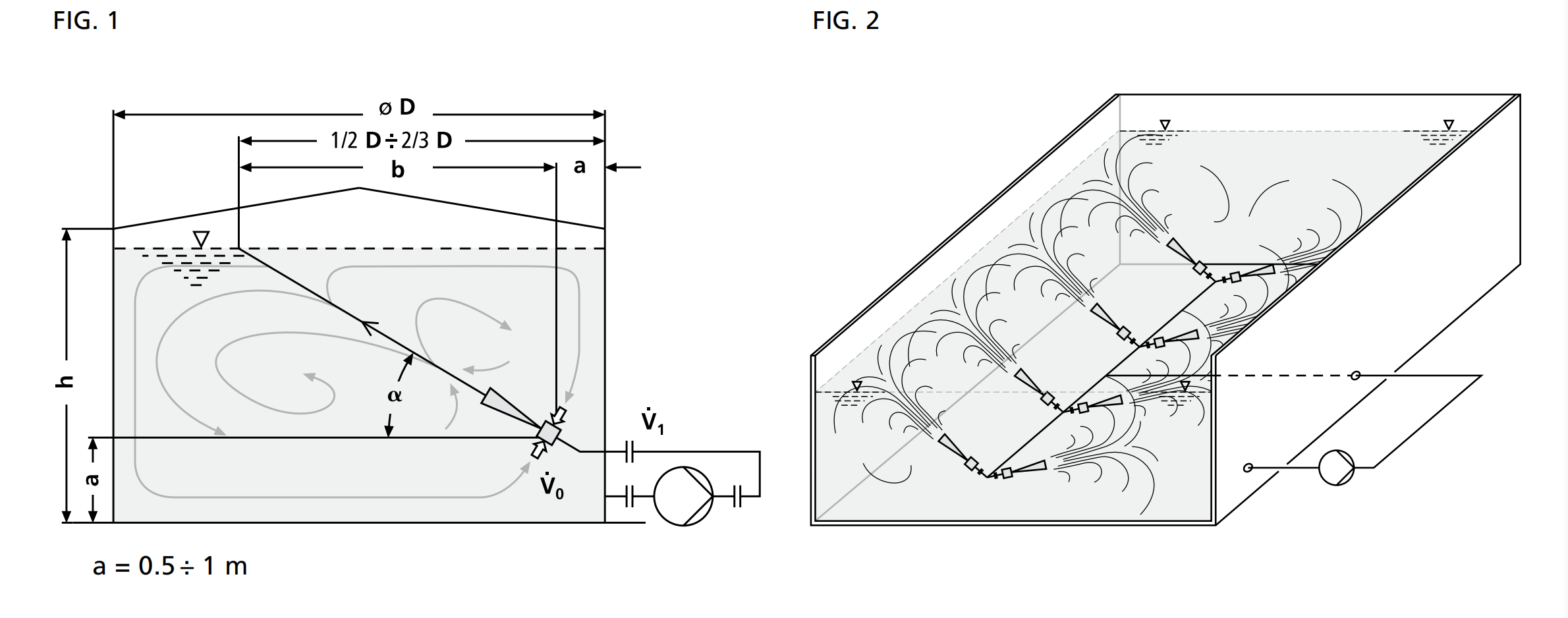

一个或多个SG系列罐用喷射式混合器合理组合，能使大容量罐中物料宏观上达到均匀混合。 |
|
|

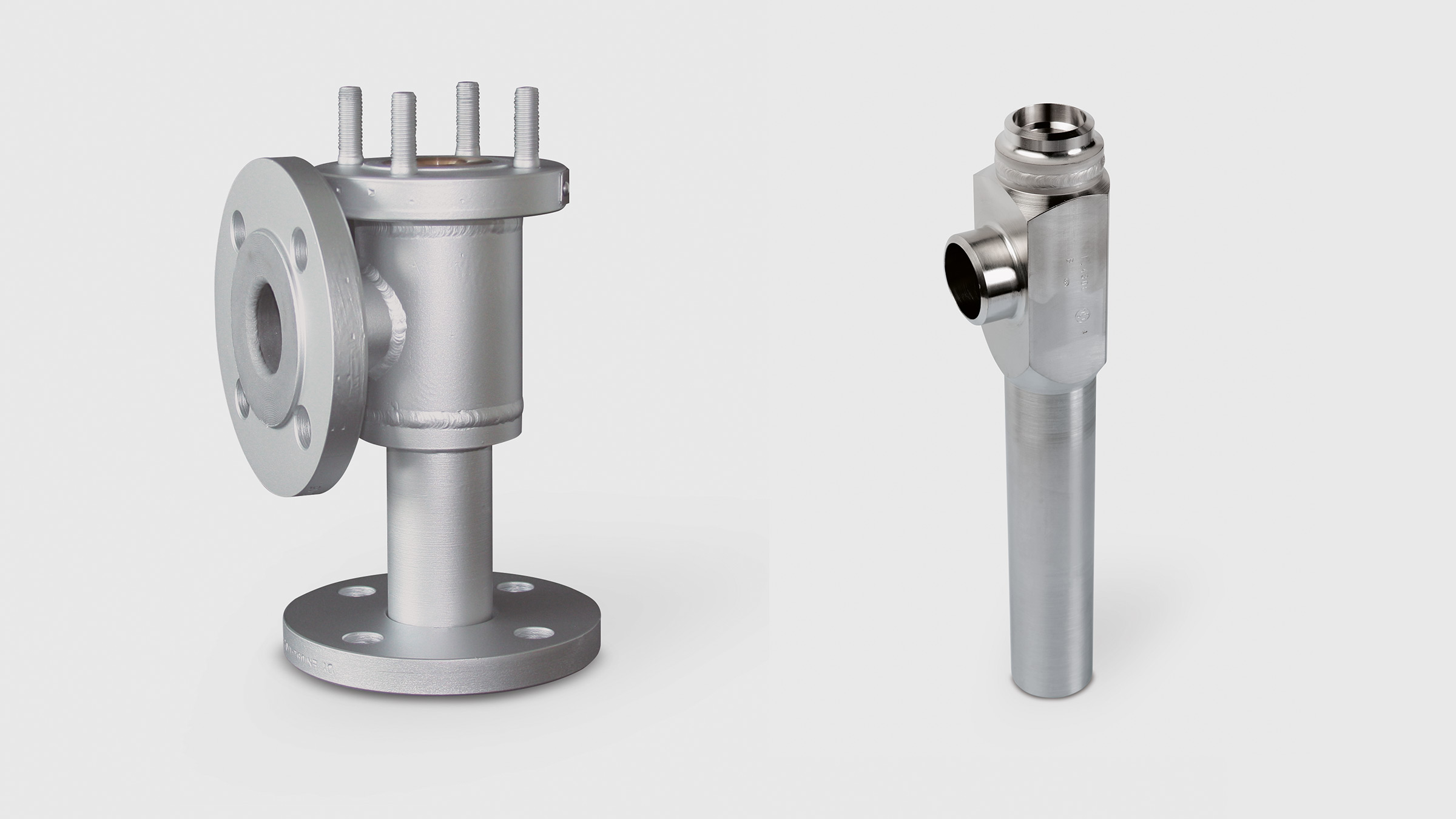

| 螺纹连接的罐用喷射式混合器 |
  |
尺寸 |
SG-1-R |
SG-2-R |
SG-3-R |
SG-4-R |
SG-5-R |
SG-6-R |
SG-7-R |
d |
Rc3/4 |
Rc1 |
Rc1 1/2 |
Rc1 1/2 |
Rc2 |
Rc3 |
Rc4 |
L |
170 |
220 |
265 |
345 |
400 |
520 |
610 |
h |
20 |
24 |
24 |
24 |
30 |
33 |
40 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
注：表中尺寸为材质不锈钢或塑料混合器。 |
| 法兰连接的罐用喷射式混合器 |
  |
尺寸 |
SG-1-F |
SG-2-F |
SG-3-F |
SG-4-F |
SG-5-F |
SG-6-F |
SG-7-F |
d |
20 |
25 |
32 |
40 |
50 |
80 |
100 |
L |
205/170 |
255/220 |
300/265 |
380/345 |
440/400 |
570/520 |
660/610 |
D |
52/50 |
60/60 |
75/70 |
85/80 |
100/90 |
125/120 |
160/150 |
|
注：表中尺寸为材质不锈钢或塑料混合器 |
|
|
|
|
|
|

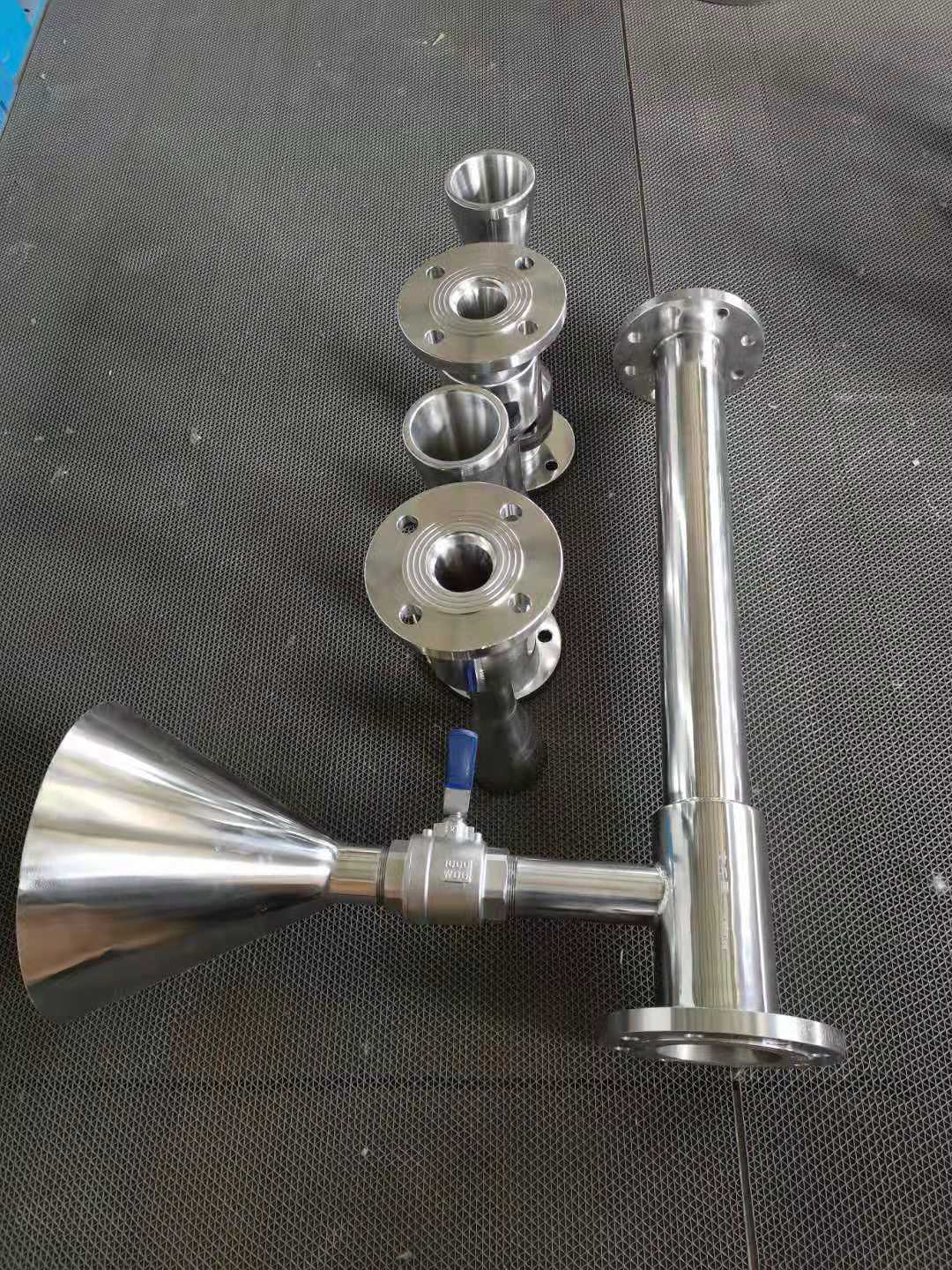

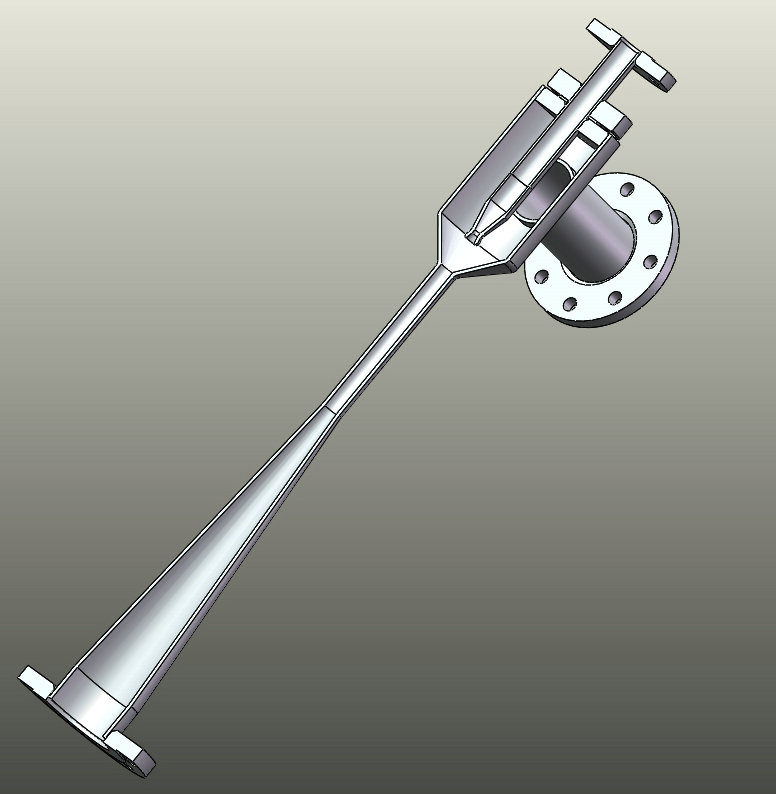

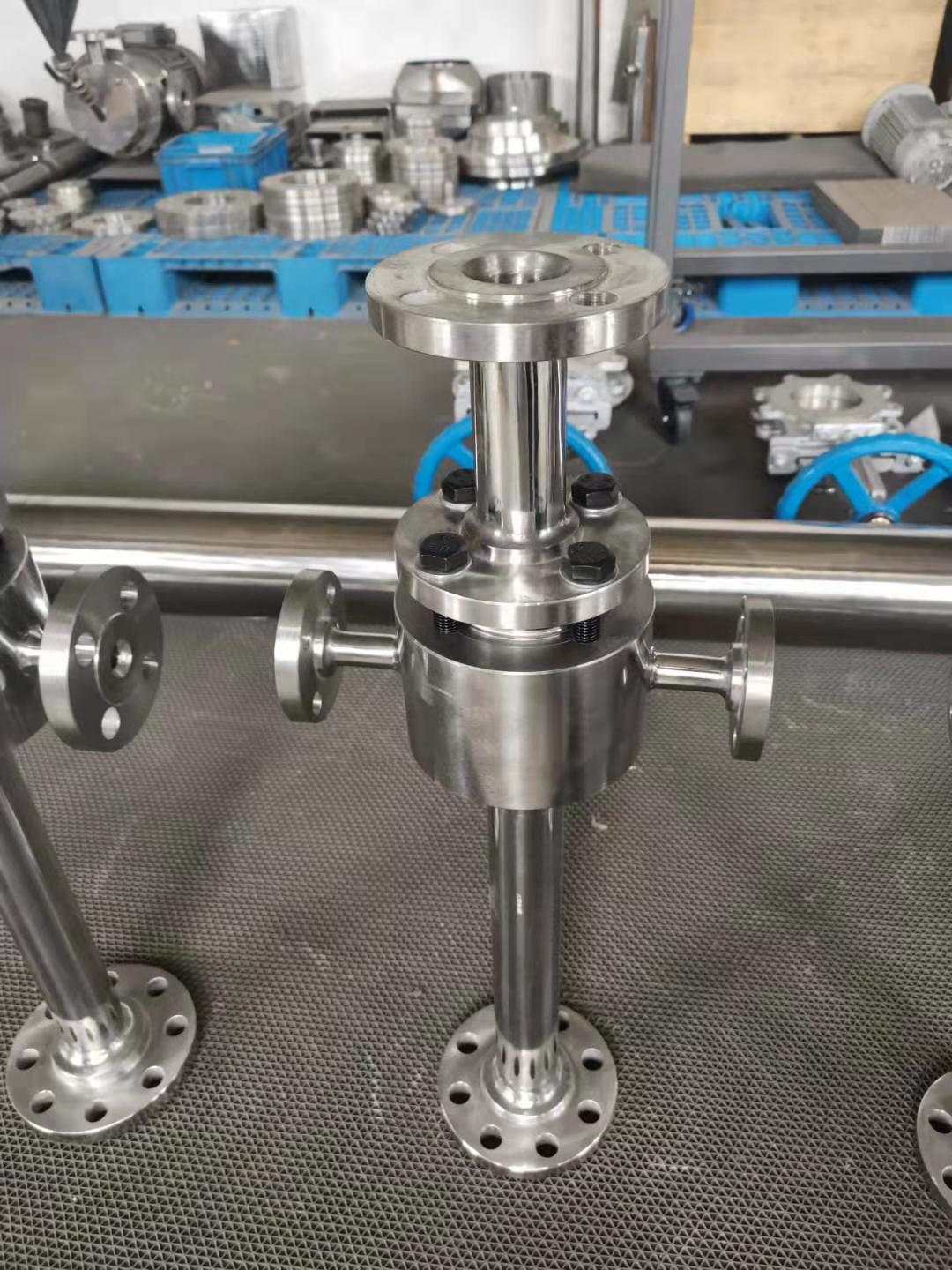

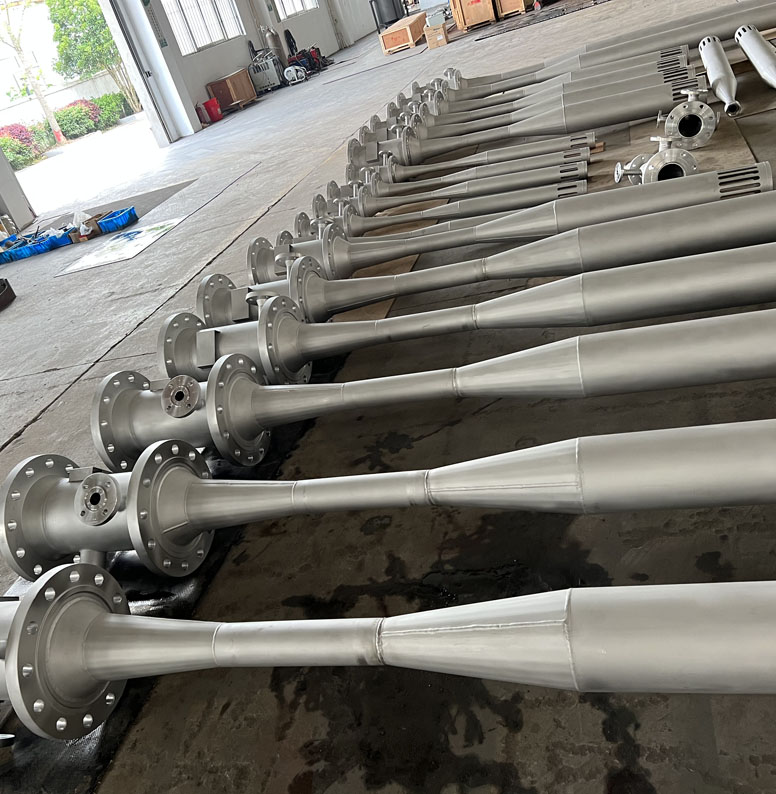

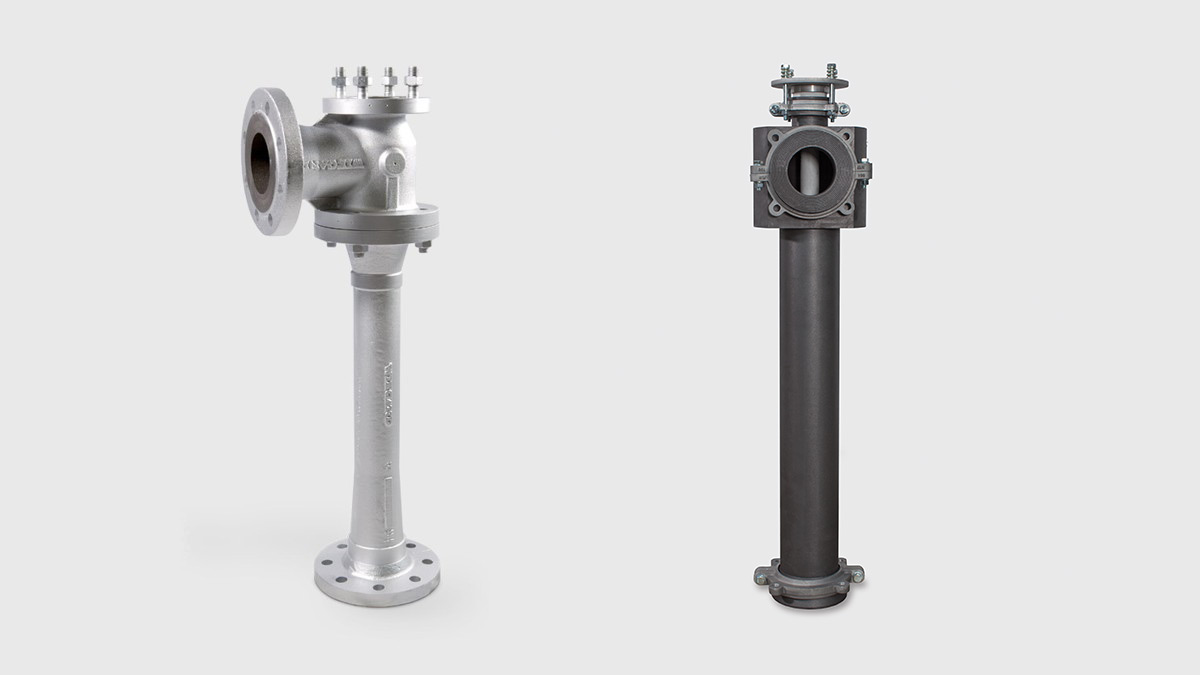

| SP系列管线喷射式混合器 |
|
| SP系列喷射混合器主要型号共有三种：SP-Ⅰ型、SP-Ⅱ型和SP-Ⅲ型。SP-Ⅰ型是液／液混合器，即工作流体和引射流体都是液体，而两者的粘度都比较小（与水的粘度相近）；SP-Ⅱ型是气／气混合器，即工作流体和引射流体都是气体。由于气体的粘度都很小，所以只要操作条件合适；SP-Ⅱ型几乎用于所有的气体；SP-Ⅲ型是气／液混合器，通常液体的压力较高作为工作流体， 而气体的压力较低作为引射流体。 |
 |
|

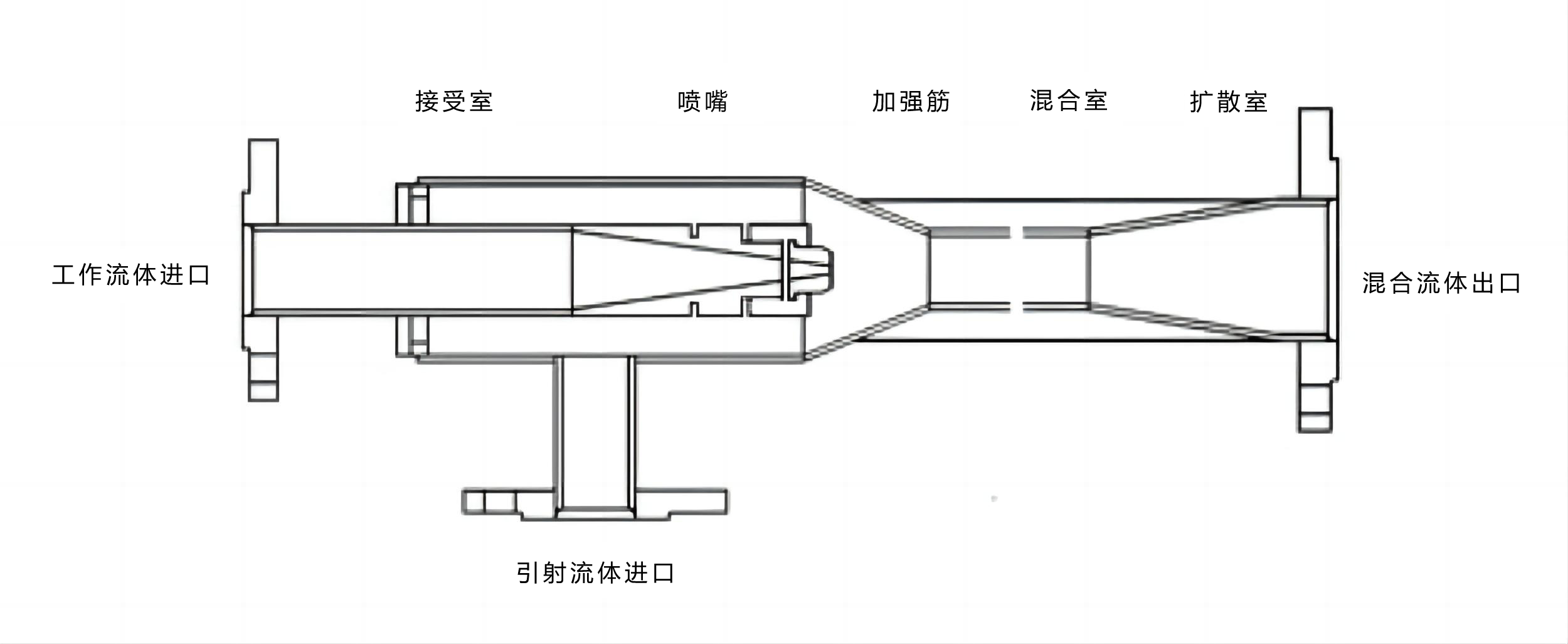

| 标准的喷射混合器由接受室、喷嘴、混合室、扩散室组成。 |
 |
 |
 |
 |
 |
 |
|
| 本产品属于非标产品，大野可以根据客户要求定制，也可以根据客户的使用条件， 我们帮您设计定制，相关数据联系大野技术课工程师对接。 |
|
