大野机械主营产品:
混合机 乳化机 混合器 静态混合器 分配器 高效换热器 过滤器 分散机 阻火器 呼吸阀 输送机 给料阀 搅拌机 消声器 容器 视镜
大野机械 > 阻火设备 > 呼吸阀
  呼吸阀 大野机械可根据客户工艺要求订制以下全套呼吸阀设备
阻火呼吸阀 | 防爆阻火呼吸阀 | 油罐呼吸阀 | 储罐呼吸阀 | 夹套呼吸阀 | 全天候阻火呼吸阀
呼吸阀 呼吸阀产品展示
(Safe and Relieve Valve - Packaging) 大野产品-呼吸阀
产品特性:

  呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体挥发损失。
根据中国《石油化工设计防火规范》(GB50160-92)的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”,大野公司研制开发DB型系列新产品,具有规格齐全,结构紧凑、重量轻、通风量大、泄露小等优点。产品有单呼阀、单吸阀、呼吸阀,各种结构型式均可与阻火器组合构造,也可配制所需的接管。

工作介质:
  汽油、煤油、柴油、芳烃、硫、空气等,或其他石油化工物料,阻火类别的选用根据“HGJ21-89”进行。
操作压力和使用环境温度:
  呼出压力:B、+980Pa C、+1750Pa D、+4KPa E、+18KPa
吸入压力:B、-295Pa C、-295Pa D、-0.5KPa
(操作压力指标也可以由用户指定)
使用环境温度:-30°C -60°C
代号说明:

1、呼吸阀代号以DB表示,DAB为阻火呼吸阀代号。

2、呼吸阀类型代号以吸入和呼出口有否接管来分类,见下表

代号
类型
代号
类型
DB1
呼吸阀
DAB1
阻火呼吸阀
DB2
带双接管呼吸阀
DAB2
带双接管阻火呼吸阀
DB3
带吸入接管呼吸阀
DAB3
带吸入接管阻火呼吸阀
DB4
带呼出接管呼吸阀
DAB4
带呼出接管阻火呼吸阀
DB5
单呼阀
DAB5
阻火单呼阀
DB6
单吸阀
DAB6
阻火单吸阀
DB7
带接管呼出阀
DAB7
带接管阻火呼出阀
DB8
带接管吸入阀
DAB8
带接管阻阻火吸入阀

3、主体材料代号见下表

代号
主体材料
阀盘和阀座
阀密封件
I
ZG200-400
0Cr19Ni9Ti
F4
II
ZG0Cr18Ni9Ti
和主体材料相同
III
ZG0Cr18Ni9Ti
IV
ZG0Cr18Ni12Mo2Ti
V
ZA1Si7Mg
呼吸阀

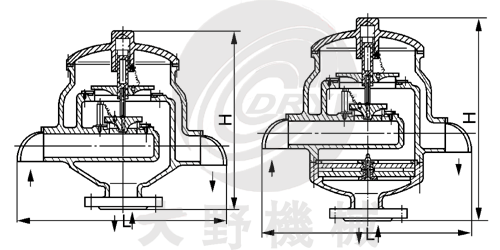

DB1型呼吸阀
DN50-400
DAB1型阻火呼吸阀
DN50-400
DN
50
80
100
150
200
250
300
400
H
280
430
430
530
630
740
820
940
350
500
500
600
700
820
900
1020
L
300
450
450
650
850
1000
1100
1250
呼吸阀

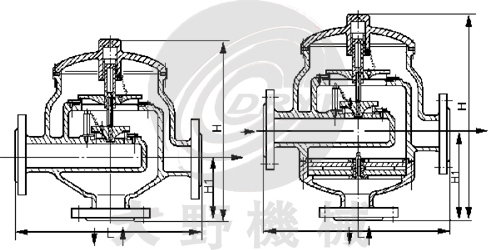

DB2型带双接管呼吸阀
DN50-250
DAB2型带双接管阻火呼吸阀
DN50-250
DN
50
80
100
150
200
250
H
280
430
430
530
630
740
350
500
500
600
700
820
H1
110
180
180
220
260
320
180
250
250
290
330
400
L
320
450
450
620
750
850
呼吸阀

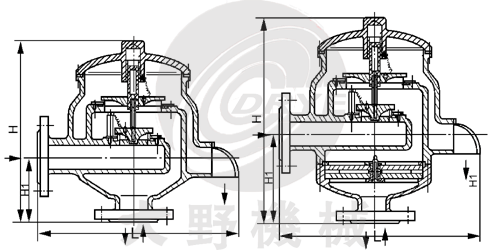

DB3型带吸入接管呼吸阀
DN50-250
DAB3型带吸入接管阻火呼吸阀
DN50-250
DN
50
80
100
150
200
250
H
280
430
430
530
630
740
350
500
500
600
700
820
H1
110
180
180
220
260
320
180
250
250
290
330
400
L
310
450
450
635
800
950
呼吸阀

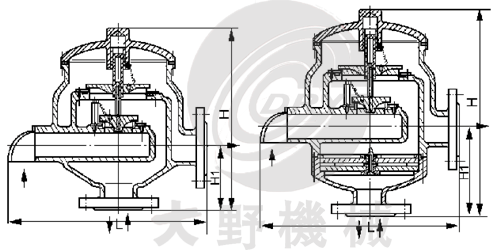

DB4型带呼出接管呼吸阀
DN50-250
DAB4型带呼出接管阻火呼吸阀
DN50-250
