大野机械 > 容器及附件 > 采样器
  采样器 大野机械可根据客户工艺要求订制以下全套采样器设备
大气采样器 | 空气采样器 | 气体采样器 | 粉尘采样器 | 密闭采样器 | 液体采样器 | 水样采样器 | 在线式采样器 |
采样器
DS采样器(サンプリング器)

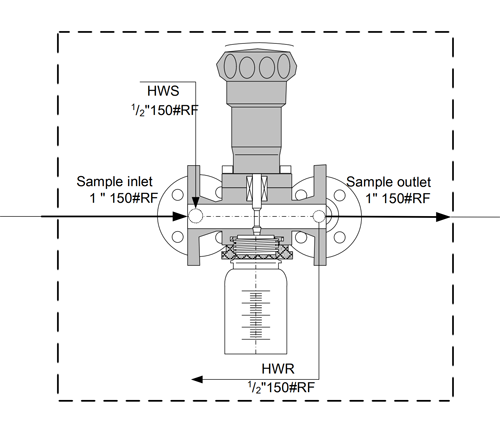

DSA 采样器:

  DSA采样器是大野(南通)机械设备有限公司研制的新型采样器。安装于主管路一侧,形成支路。它具有结构紧凑,操作简单方便的特点,在管道中不留残液,使采集到的样品更加精确。同时排空口有卡套,可方便地连接管子,排出的废气进入收集罐中,防止污染,更加环保。

  DSA采样器,由不锈钢材料制成(采样瓶除外),主要由手柄、压盖、填料、填料函、阀针、阀体、取样瓶等组成。

  DSA采样器,安装在需要采样的主管道旁边,形成支路,并用外径为6mm的管子与放空口相连,将此连接到废气收集罐 ,防止废气境。当采样时,污染环轻轻旋动手柄,带动阀针向上提起,阀门打开,观察放料情况,当采样瓶中物料达到所需量时,旋动手柄,将阀针降下,阀门关闭。在此过程中,切忌用力过大,以免破坏密封面,引起泄漏。然后旋下采样瓶,盖紧瓶盖,完成采样。

  大野机械新产品解决了原来产品使用过程中物料残留问题。
多功能取样器:
  安装:水平安装
  取样出口 : ø 8 mm 取样瓶连接:快速接口排气口 : G¼
  操作机构 : 手轮 阀体材质 : 304/316L
  轴密封 : PTFE 阀座密封: PTFE
  法兰标准:HG20592 DN25 PN1.6
  温压范围 :-20/+120°C
连接器:
型号
规格
联接方式
适用温度
DSA-L 螺纹连接
DSA-F 法兰连接
DN15 DN20 DN25
PN1.6;PN2.0
PN2.5;PN4.0
PN5.0;PN6.4
螺纹连接
法兰连接
-20至200
螺纹连接 法兰连接
大野机械DSP-II型气体在线式采样器结构图
二、DSB 在线式采样器:
  DSB型采样器参考日本技术制造,适用于石油、化工装置中对管道内工艺状况的各种介质,尤其是有毒、有害、易燃、易爆等危害性的中、低压气、液介质的无泄露采样。样品真实性强,无残液、残气排放。符合国家环保、安全规范的要求。大野机械已在国内石油化工工艺装置、如渣油加氢、重油催化,气体分馏等装置中采用,获得了一致好评。
结构特点与使用方法:

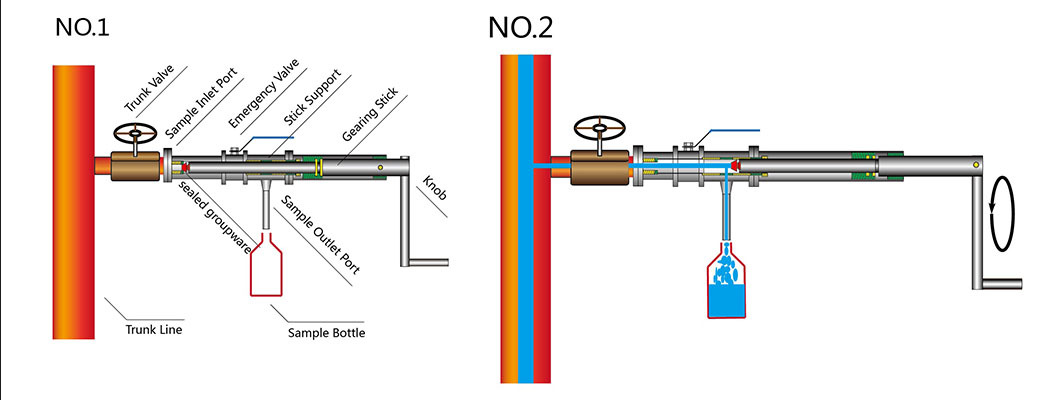

  DSB型在线式采样器,主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管(采气接头)、密封组件及联接法兰组成,由于柱塞贯穿于阀体及联接法兰之中,保证了每次采到真实样品,也消除了凝堵的因素。
型号、适用范围:
  (1)将贮样瓶瓶口对准采样器的出液管口。
  (2)逆时针方向慢慢旋转采样器手柄至出液口流出介质为止。
  (3)等样品采足后,立即顺时针方向旋转采样器手柄至丝杆全部旋入为止。
1、DSB-A型液体在线式采样器

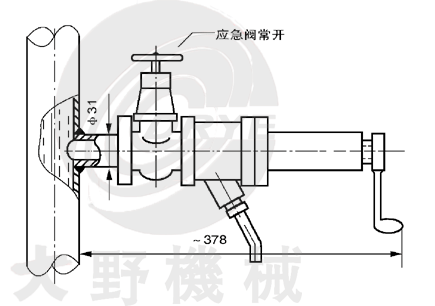

大野机械DSP-II型气体在线式采样器结构图
大野机械DSP-IA型液体在线式采样器结构图
型号
规格
联接方式
适用温度
DSB-A-L 螺纹连接
DSB-A-F 法兰连接
DSB-A-H 焊接连接
DN15 DN20 DN25
PN1.6;PN2.0
PN2.5;PN4.0
PN5.0;PN6.4
螺纹连接
法兰连接
焊接连接
-20至200
2、DSB-B型液体在线式采样器
大野机械DSP-IB型液体在线式采样器结构图
型号
规格
联接方式
适用温度
DSB-B-L 螺纹连接
DSB-B-F 法兰连接
DSB-B-H 焊接连接
DN15 DN20 DN25
PN1.6;PN2.0
PN2.5;PN4.0
PN5.0;PN6.4
螺纹连接
法兰连接
焊接连接
-20至425

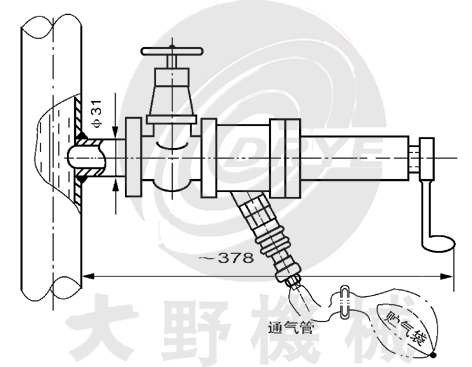

3、DSB-C型气体在线式采样器
大野机械DSP-II型气体在线式采样器结构图
型号
规格
联接方式
适用温度
DSB-C-L 螺纹连接
DSB-C-F 法兰连接
DSB-C-H 焊接连接
DN15 DN20 DN25
PN1.6;PN2.0
PN2.5;PN4.0
PN5.0;PN6.4
螺纹连接
法兰连接
焊接连接
-20至425
大野机械DSP-II型气体在线式采样器结构图
大野机械DSP-II型气体在线式采样器结构图

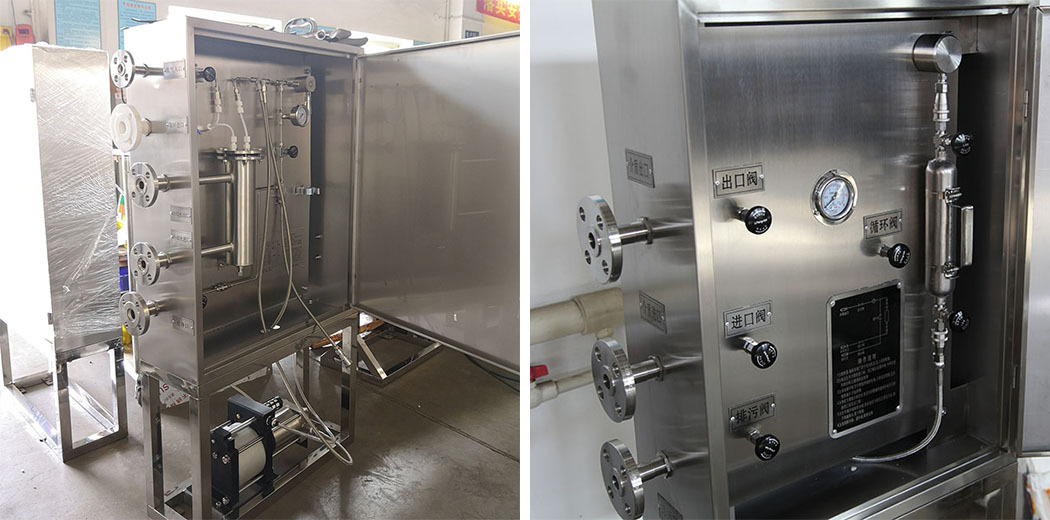

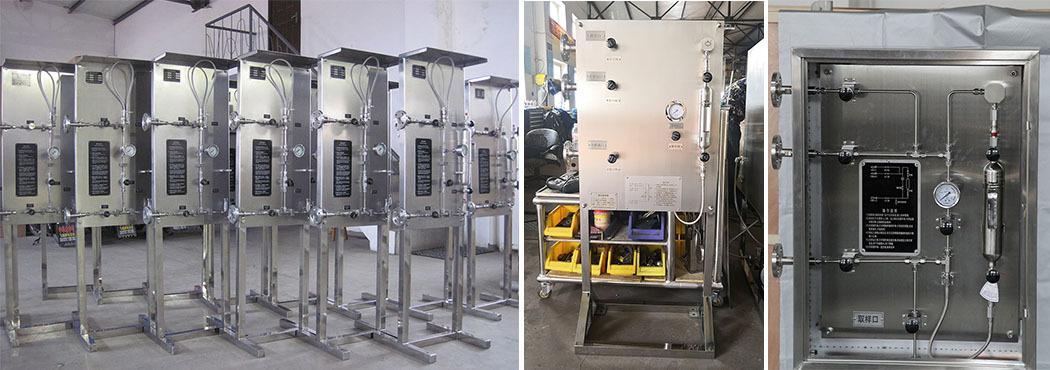

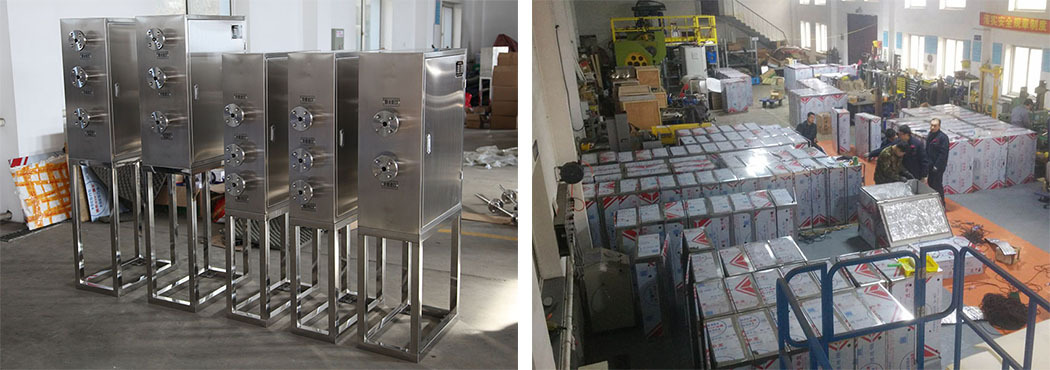

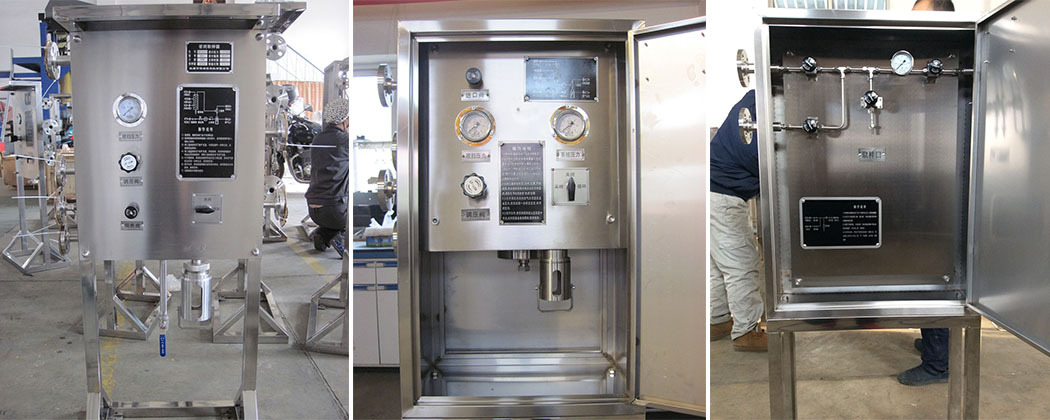

三、DSC 密闭采样器:
  主要由箱体、采样瓶、缓冲罐、快换手轮、压力表、阀门、密封件及法兰组成。由于采样瓶与工艺管之间用带有快换手轮连接,因此,操作简单、迅速、方便。
■型号1

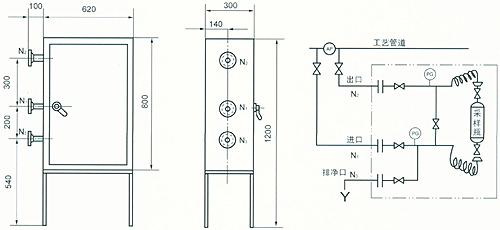

  DSC-A型液体在线式采样器
■适用范围
  适用于各种有毒、有害、易燃、易爆等各种液体介质的采样。
■技术参数
  采样温度:-20—60℃,设计压力:0~10.0Mpa,采样量:100ml
大野机械DSP-II型气体在线式采样器结构图
注:N1、N2、N3管口为DN15 PN1.6~10.0
■型号2

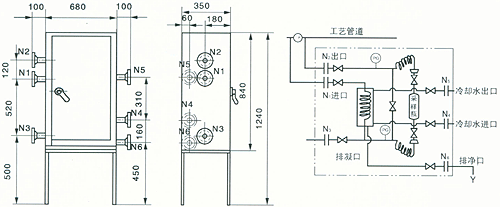

  DSC-B型液体密闭式采样器
■适用范围
  适用于各种有毒、有害、易燃、易爆等各种液体介质的采样。
■技术参数
  采样温度:-20~400℃,设计压力:0~10.0Mpa,采样量:100ml
大野机械DSP-II型气体在线式采样器结构图
注:N1、N2、N3管口为DN15 PN1.6~10.0,N4、N5、N6管口为DN20 PN1.6
■型号3
  DSC-C型气体密闭式采样器
■适用范围
  适用于各种有毒、有害、易燃、易爆等各种气体介质的采样。
■技术参数
  使用温度:-20~50℃,设计压力:0~10.0Mpa,采样量:200ml~500m1
大野机械DSP-II型气体在线式采样器结构图
注:N1、N2、N3、N4管口为DN15 PN1.6~10.0
■型号4

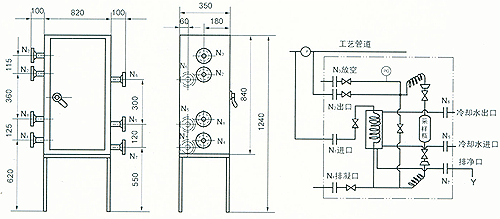

  DSC-D型气体密闭式采样器
■适用范围
  适用于各种有毒、有害、易燃、易爆等各种气体介质的采样。
■技术参数
  采样温度:-20~400℃,设计压力:0~10.0MPa,采样量:200ml一500m1
大野机械DSP-II型气体在线式采样器结构图
注:N1、N2、N3、N4管口为DN15 PN1.6~10.0;N5、N6、N7管口为DN20 PN1.6
特 殊 说 明:
  大野公司可根据要求,代为选型、设计,请与技术部联系。
